BK7258MHT AIoT智能模组(类涂鸦T5模组）｜WiFi6 2.4GHz + BLE + H.264编码 + JPEG解码 + LCD触摸显示 + 语音交互一体化解决方案，适用于智能语音终端、工业HMI、家电控制面板

产品描述

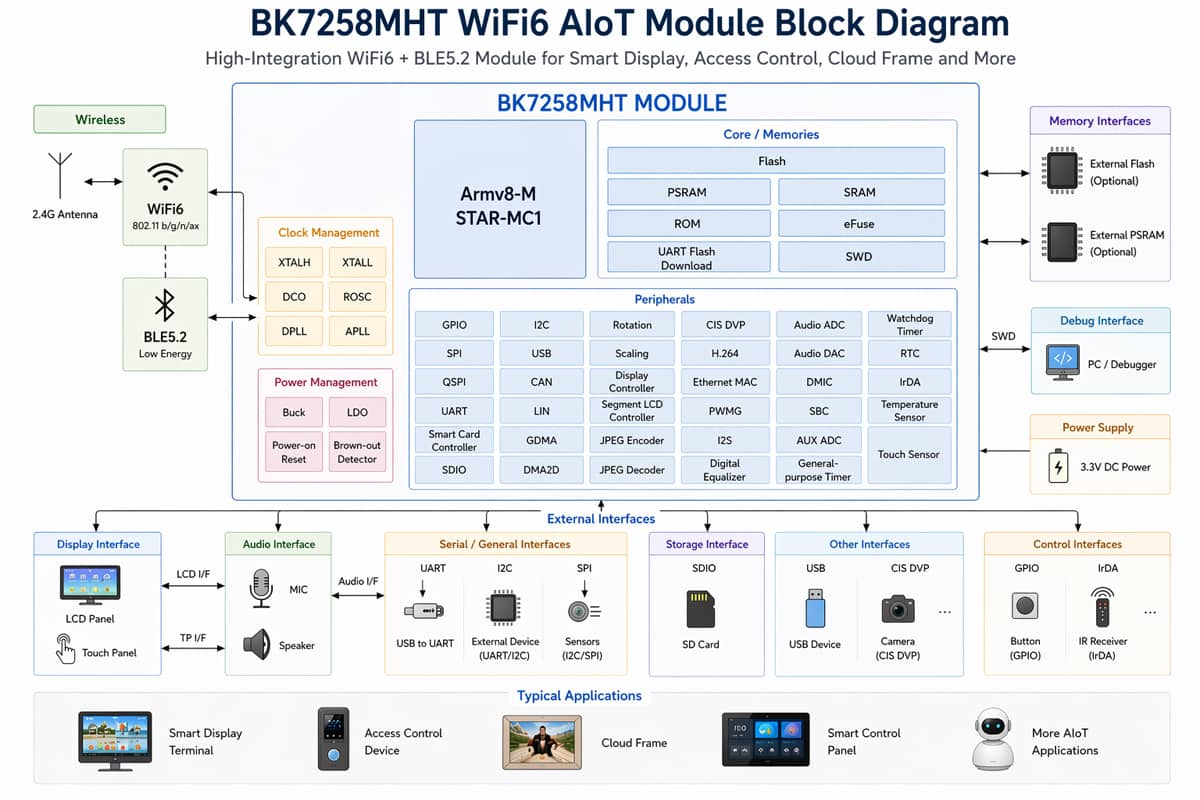

     BK7258MHT是基于博通集成（Beken）BK7258高性能AIoT芯片开发的核心模组，内置32位ARM Cortex-M33F内核（主频最高480MHz），支持双精度FPU及DSP指令集，具备出色的数据处理与运算能力；模组集成多媒体处理单元，支持H.264视频编码与JPEG编解码，结合DMA2D图形加速能力，可实现高效的图像处理与流畅的UI显示效果；内置LCD显示控制器，支持RGB、QSPI及8080接口显示屏，满足多种显示应用需求；同时集成2.4GHz Wi-Fi 6与Bluetooth LE 5.4无线通信能力，提供稳定的高速连接与低功耗传输；在语音应用方面，支持语音交互及音频处理方案（如AEC回采与MIC拾音），可实现本地语音控制与人机交互功能；模组整体具备高集成度、低功耗及丰富外设扩展能力，广泛应用于智能语音终端、工业HMI显示设备、家电控制面板、可视门锁/猫眼/门铃、智能时钟、气象站显示终端及各类带显示与语音功能的AIoT产品。

基本参数

产品规格

• 1. 采用博通集成（Beken）BK7258高性能SoC，双核 ARMv8-M（Cortex-M33）CPU，主频最高 480MHz。
• 2. 内置 FPU + DSP 指令集 + TrustZone 安全架构，兼顾高算力 + 安全 + 低功耗，适用于复杂IoT应用。
• 3. 芯片内置 8MB NOR Flash + 16MB PSRAM，可外部扩展 NOR Flash 和 PSRAM,满足 UI、语音处理等应用。
• 4. 内置DMA2D控制器，支持图像拷贝 / 填充 / 混合 / 像素格式转换。
• 5. 支持H.264编码，JPEG编码，最大支持720P输入像素。
• 6. 支持JPEG图片硬件解码，支持YUV444格式。
• 7. 内置图像旋转和缩放硬件模组，用于UI显示和画面旋转。
• 8. 支持8位CMOS DVP并行接口输入，最大支持100M像素。
• 9. 内置显示控制器，支持RGB/I80/QSPI等多种接口显示屏，最大支持像素1024*600。
• 10. 支持 2 路 AMIC，支持AEC硬回采和MIC拾音。
• 11. 内置音频 ADC / DAC / 放大器，支持 I2S / DMIC 接口。
• 12. 集成网络MAC硬件，外置PHY电路即可。
• 13. 集成1路高速 USB端口，支持OTG模式。
• 14.支持触摸按键输入，最大支持16个GPIO做触摸输入。
• 15. 内置 RTC 时钟，支持超低功耗（<3uA）运行模式。
• 16. 丰富外设资源，支持 PWM / SPI / I2C / 红外输入 / SAR ADC / GPIO 等外设扩展。
• 17. 支持多路 UART 接口，可用于调试与通信。
• 18. 集成 WiFi 2.4GHz + 低功耗蓝牙BLE，实现超低功耗的蓝牙保活模式。
• 19. 支持 AES / DES / 3DES / RSA / SHA-1 / SHA-256 等安全加密及安全启动。
• 20. 低功耗设计，适用于工业设备及物联网终端。
• 21. 操作系统： BENKEN ARMINO rtos 智能物联网集成系统。
• 22. 核心板尺寸：SOM 邮票孔封装，30mm × 40mm。

产品应用

• 1. 儿童智能闹钟：支持语音交互、动画显示与定时提醒功能，适用于儿童陪伴及家庭智能时钟设备。
• 2. 家电控制面板：支持触摸显示与语音交互，实现设备控制、状态显示及联网功能，广泛应用于各类智能家电终端。
• 3. 气象站显示终端：通过WiFi实时获取天气数据，实现温湿度、天气信息等可视化显示，适用于家庭及户外气象设备。
• 4. 语音交互终端：支持本地语音控制与音频处理（AEC拾音方案），适用于智能中控及语音控制设备。
• 5. 可视门锁 / 智能猫眼 / 可视门铃：集成视频采集与显示功能，实现访客可视对讲、远程查看及安防交互应用。
• 6. 工业HMI / 智能仪表盘：支持实时数据采集与图形化界面显示，适用于工业控制及设备状态监控场景。
• 7. 厨房显示屏 / 家庭信息终端：支持菜谱显示、语音控制及联网功能，用于智能厨房及家庭信息交互设备。
• 8. 手持语音终端（云端服务）：支持语音采集与显示交互，结合云端实现翻译或信息服务功能，适用于便携设备。
• 9. WiFi摄像头 / 视频采集终端：内置H.264（最高720P）编码，支持图像采集与无线传输，适用于低功耗视频应用。
• 10. 可视对讲 / 视频门禁：结合摄像头与显示功能，实现本地视频预览与远程交互，适用于门禁及安防场景。

应用案列

	产品名称：儿童智能闹钟 产品功能： 支持语音交互与定时提醒功能，可实现闹钟设置、语音播报、故事/音乐播放及动画显示；结合WiFi联网实现时间自动校准与内容更新，适用于儿童陪伴及家庭场景。
	产品名称：气象站显示屏 产品功能： 通过WiFi获取实时天气数据，支持温湿度、天气信息及时间的图形化显示；可对接云端服务，实现数据自动更新，适用于家庭及户外气象监测设备。
	产品名称：可视门锁 产品功能： 集成摄像头与显示模块，支持访客视频预览与本地显示；通过WiFi实现远程查看与信息交互，结合语音提示功能提升使用体验与安全性。
	产品名称：电子猫眼 产品功能： 支持门口图像采集与屏幕显示，实现访客查看与拍照存储；通过无线连接实现远程查看及消息通知，适用于家庭安防场景。
	产品名称：数码勋章 产品功能：支持图片/动画显示及简单交互功能，可用于个性化展示、信息标识及活动场景；支持WiFi或本地更新内容，适用于展会、品牌推广及创意电子产品。
	产品名称：墨水屏相框 产品功能： 支持图片显示与定时刷新功能，通过WiFi获取云端图片资源，配合BK7258MHT模组的低功耗特性，支持超长待机，实现低功耗静态展示，适用于家庭照片展示及电子相框类应用。
